Structural nga komposisyon mga bahin sa smc manipis nga silindro, komprehensibo mga litrato sa smc manipis nga silindro nga mga modelo .
Mga kinaiya nga komposisyon sa istruktura sa smc manipis nga silindro .
SMC manipis .mga silindrosakop sa usa ka mayor nga kategorya sa mga silindro sa SMC ug usa sa mga panguna nga produkto sa mga sangkap sa pneumatic sa SMC. Usa ini nga silindriko nga metal nga sangkap nga naggigiya han piston ha pagbuhat hin linya nga pagbalik-balik nga pagkiwa ha sulod hini. An prinsipyo hini ha pagtrabaho amo an pagbalhin han kadam-an han enerhiya nga kapaso ngadto ha mekanikal nga enerhiya pinaagi han pagpahaluag ha silindro han makina. Ha ubos, ihahatag namon ha imo an detalyado nga pagpakilala ha istraktura han komposisyon han SMC nga manipis nga silindro.
1. Silindro nga bariles: An sulod nga diyametro han silindro nga bariles nagrirepresentar han kadako han paggawas nga pwersa han silindro. An piston kinahanglan maghimo hin hapsay nga pagbalik-balik nga pagkiwa ha sulod han bariles han silindro. An pagkagahi han bawbaw han sulod nga bawbaw han bariles han silindro diri angay lumapos ha Ra0.8um; kun diri, makakaapekto ini han kahusayan ngan pagbuhat han paggamit.
2. Katapusan nga tabon: An katapusan nga tabon han silindro may-ada mga pantalan han pagsulod ngan paggawas. An iba may-ada liwat iba-iba nga mga buffer ha sulod han kataposan nga tabon. An ligid nga katapusan nga tabon han baras in mayda singsing nga panselyo ngan usa nga singsing nga diri napapamatud-an hin tapotapo, nga nagpupugong han pagtagas han hangin tikang han baras han piston ngadto ha gawas ngan nagpupugong han tapotapo ha gawas nga magsagol ngadto han lawas han silindro.
3. Piston: An piston usa nga sangkap nga nagdadara hin pag-ipit ha SMC nga manipis nga silindro. Para malikyan an pagtagas han kada tagsa nga gas ha butnga han wala ngan tuo nga mga kwarto han piston, usa nga singsing nga pagselyo han piston an iginbubutang durante han pagdisenyo.
4. Piston nga baras: An piston nga baras amo an pinakaimportante nga karga - nga nagdadara nga sangkap ha SMC manipis nga mga silindro. Kasagaran nagamit ini hin usa han mga hilaw nga materyales nga hataas -carbon nga asero (para masiguro an medyo hataas nga frequency nga paggamit ngan serbisyo nga kinabuhi han produkto), ngan an iya bawbaw gintratar hin matig-a nga chromium plating o an stainless asero ginagamit ha pagpugong han kaagnasan ngan pagpauswag han pagsul-ot han singsing han pagselyo.
5. Mga singsing han pagselyo: An pagselyo han mga sangkap nga nagbubuhat hin paglibot o pagbalik-balik nga pagkiwa tinatawag nga dinamiko nga pagselyo. Ha pariho nga paagi, an pagselyo han diri-nakikig-upod nga mga bahin tinatawag nga diri-nakikig-upod nga pagselyo.

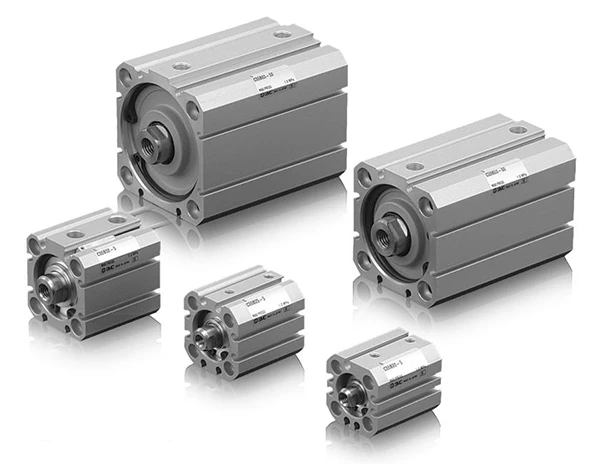

Usa ka bug-os nga koleksyon sa smc manipis nga silindro nga modelo nga mga litrato .
Mga litrato nga serye han C55/CD55
Mga litrato sa manipis nga balbula-nasangkapan nga silindro CVQ nga serye
Ha igbaw amo an mga bahin han Structural nga komposisyon han smc manipis nga silindro, komprehensibo nga mga litrato han mga modelo han smc manipis nga silindro. Para mahibaro hin dugang nga may kalabutan nga impormasyon bisitaha anhttps://www.joosungauto.com/.
